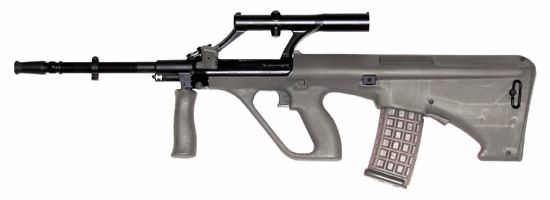

Steyr AUG


Model: Steyr AUG


Dane techniczne

Rodzaj: Karabin szturmowy
Kraj: Austria
Kaliber: 5,56
Nabój: 5,56x45mm


Opis



Steyr AUG (Armee Universalgewehr) to austriacki karabinek automatyczny skonstruowany jako następca karabinu automatycznego StG 58 (odmiana FN FAL). Założenia dla nowej broni powstały pod koniec lat 60. w autriackim Biurze Uzbrojenia i Techniki Wojskowej. Zakładano że w nowej broni będzie możliwość łatwej wymiany lufy, aby umożliwić przekształcenie broni w subkarabinek, karabinek automatyczny, karabinek maszynowy oraz karabinek wyborowy. Początkowo karabinek miał strzelać ogniem pojedynczym z zamka zamkniętego, natomiast ogniem ciągłym z zamka otwartego, jednak ostatecznie większość odmian strzela jedynie z zamka zamkniętego. Karabinek miał być wyposażony w mechaniczny celownik z przeziernikiem umieszczony na górnej powierzchni chwytu transportowego, jednak w broni produkowanej seryjnie zastosowano chwyt transportowy z wkomponowanym celownikiem optycznym. Broń charakteryzuje się układem bez kolby właściwej (Bull pup). Karabinek został wprowadzony do uzbrojenia armii autriackiej w 1977r.

Konstrukcja karabinka Steyr AUG

Steyr AUG działa na zasadzie odprowadzania gazów prochowych przez boczny otwór w lufie, zastosowano układ gazowy z rurą gazową umieszczoną po prawej stronie lufy, regulatorem gazowym oraz tłokiem o krótkim skoku. Ryglowanie odbywa się poprzez obrót zamka z ośmioma ryglami, strzelanie następuje z zamka zamkniętego. Na zamku znajduje się wyciąg oraz wyrzutnik prętowy. Po wystrzeleniu z magazynka ostatniego naboju zespół ruchomy zatrzymuje się w tylnym położeniu. W pierwszej wersji broni zwolnienie zespołu ruchomego w przednie położenie możliwe jest jedynie poprzez nieznaczne odciągnięcie rączki zamkowej. Nieruchoma podczas strzelania rączka zamkowa znajduje się po lewej stronie komory zamkowej. Suwadło porusza się na dwóch żerdziach, wewnątrz dwóch żerdzi umieszczono dwie sprężyny powrotne. Wymiana zamka umożliwia zmianę strony wyrzucania łusek z prawej na lewą, okno wyrzutowe łusek umieszczono po lewej oraz prawej stronie komory zamkowej. Okno wyrzutowe które nie jest używane powinno być zasłonięte pokrywką wykonaną z tworzywa stucznego. Mechanizm spustowy umożliwia strzelanie ogniem pojedynczm i ciągłym. Zastosowano spust dwuchodowy, nieznaczne ściągnięcie spustu umożliwia strzelanie ogniem pojedynczym, natomiast ściągnięcie spustu do oporu umożliwia strzelanie ogniem ciągłym. Nad chwytem pistoletowym umieszczono bezpiecznik przetykowy blokujący spust. Broń posiada mechanizm uderzeniowy z kurkiem zakrytym, początkowo stosowano iglicę swobodną. Karabinek zasilany jest nabojem 5,56x45mm, skok gwintu umożliwia strzelanie nabojami M193 oraz SS109. Zasilanie odbywa się z dwurzędowych magazynków łukowych z dwupozycyjnym wyprowadzeniem o pojemności 30 oraz 42 naboi. Pudełko magazynka wykonano z półprzezroczystego tworzywa sztucznego, co ułatwia kontrolowanie ilości naboi w magazynku. Gniazdo magazynka znajduje się na dolnej powierzchni komory zamkowej za chwytem pistoletowym. Przycisk zatrzasku magazynka umieszczono na dolnej powierzchni komory zamkowej za gniazdem magazynka. Broń posiada łatwą do wymiany lufę, co ułatwia przekształcenie karabinka automatycznego w subkarabinek, karabinek maszynowy, karabinek wyborowy lub pistolet maszynowy. Pod lufą można umieścić bagnet nożowy, jednak armia autriacka nie używa bagnetów. Pod lufą znajduje się wykonany z tworzywa sztucznego, przedni chwyt pistoletowy odchylany do przodu. Z tworzywa sztucznego wykonano również chwyt pistoletowy z kabłąkiem osłaniającym dłoń, osadę, moduł mechanizmu uderzeniowego oraz kurek. Komora zamkowa oraz chwyt transportowy wykonane zostały ze stopu aluminium. Chwyt transportowy wyposażony jest w integralny celownik optyczny firmy Svarowski Optik o powiększeniu 1,5x. Na górnej powierzchni celownika optycznego znajdują się mechaniczne przyrządy celownicze składające się z muszki i szczerbinki. W pierwszej wersji broni wymiana celownika możliwa jest jedynie poprzez wymianę komory zamkowej na komorę zamkową: N z chwytem transportowym na którym znajduje się szyna do montażu innych celowników optycznych i lektrooptycznych.

Powiększ zdjęcie

Wpis dodał: czarny
